"Komponen Di dalam CPU Komputer "
- Casing
Fungsi lainnya yang utama adalah sebagai pondasi untuk menempatkan berbagai bagian komputer lainnya, terutama CPU, seperti motherboard, vga card, soundcard dan lain-lain. Sebagai pelindung, casing bermanfaat melindungi bagian dalamnya dari kotoran atau debu, dari benturan dengan benda lain, sehingga bagian-bagian yang vital akan aman dan tidak cepat rusak. Selain fungsi primernya tersebut, casing juga dapat tampil dengan berbagai macam warna dan bentuk yang sesuai dengan keinginan kita. Tentu saja casing hasil modifikasi ini harganya lebih mahal. Yang terpenting dalam pemilihan casing adalah fungsi utamanya. Sehingga komputer kita berada dalam keadaan yang aman dan terlindungi.
- Motherboad
Berdasarkan penggunaan prosesornya, Motherboard (mobo) dibedakan menjadi 3 bagian, yaitu :
- Untuk Dual Processor
- Untuk Intel Processor
- Untuk AMD Processor
Sebuah Motherboard terdapat beberapa komponen seperti :
- Socket Processor
- Chipset
- Slot Memory
- Slot Expansion
- Port Drive
- BIOS
- ROM
- Power Connector
- Power Supply
Bagian belakang terdiri dari socket penghubung ke monitor dan power listrik. Juga terdapat fan atau kipas angin, yang berfungsi mendinginkan udara di dalam kotak power supply tersebut. Bagian depan terdiri dari kabel-kabel kecil untuk mengalirkan listrik ke setiap bagian di dalam CPU atau motherboard. Tentu saja listrik yang mengalir sudah minim atau diperkecil. Sedangkan di power supply itu sendiri voltase listrik masih besar, sehingga dilarang keras menyentuhnya.
Fungsi lainnya adalah mengubah tegangan AC menjadi DC dan menyuplai tegangan tersebut ke komponen yang membutuhkan arus dan tegangan pada motherboard. Power Supply Unit (PSU) berfungsi untuk mengubah tegangan listrik (AC 220/230/240 V, 110/120 V) agar bisa digunakan oleh computer (DC 3,3 V, 5 V, 12 V). Besarnya listrik yang mampu ditangani power supply ditentukan oleh dayanya dan dihitung dengan satuan Watt. Power supply yang berkualitas kurang baik dapat menghasilkan tegangan DC yang tidak rata dan banyak riaknya (ripple). Jika digunakan dalam jangka waktu yang cukup lama akan menyebabkan kerusakan pada komponen komputer, misalnya Harddisk.Salah satu komponen penting pada power supply adalah pendingin (cooling). Dilengkapi dengan minimal sebuah kipas.
Pemberitahuan masalah yang terjadi sering dianggap sebagai masalah yang disebabkan oleh komponen hardware berupa memori, VGA card, atau motherboard tanpa menyangka kesalahan terjadi pada powersupply yang kita gunakan. Berikut ini contoh masalah yang terjadi :
- Komputer me-restart sendiri saat system sedang bekerja.
- Komputer mati setelah beberapa saat dioperasikan.
- Intermittent parity check atau other memory-type errors.
- Harddisk dan kipas angin sec. serentak tidak berputar.
- Goncangan elektrik dirasakan pada casing atau konektor
- Power-on atau system startup failure atau lockups
- Terkadang booting sendiri sec. spontan lockups selama operasi normal.
- Sistem sepenuhnya mati.
- Processor
Prosesor atau CPU adalah chip yang terdiri dari jutaan transistor. CPU berfungsi sebagai otaknya komputer dalam memproses data. Untuk komputer kelas desktop, standar menggunakan Processor Intel Pentium 4 atau Processor AMD Athlon 64. Semakin berat program yang dijalankan, maka tuntutan prosesor dengan kapasitas besar pun lebih besar.
Adalah komponen berupa chip atau IC berbentuk persegi empat yang merupakan otak dan pengendali proses kinerja computer, dengan dibantu komponen lainnya. Satuan kecepatan prosesor adalah MHz (Mega Hertz) atau GHz (1000 Mega Hertz). Semakin besar nilainya, semakin cepat proses eksekusi pada komputer.
Masalah pada prosesor biasanya menyebabkan tampilan pada layar blanktanpa bunyi apa pun. Hal ini terjadi karena :
- Prosesor mati atau rusak
- Prosesor terbakar akibat suhu terlalu panas yang karena melakukan overlock atau karena kipas pada prosesor tidak berfungsi.
Dari luar prosesor tampak seperti kotak segi empat dengan banyak kaki. Tapi itu sebenarnya kotak pelindung prosesor. Sedang kaki yang tertanam di motherboad menjadi jalur komunikasi antara prosesor dengan perangkat komputer lainnya. Prosesor sendiri dibuat dari kristal silikon yang berukuran tak lebih dari satu inci persegi. Di dalamnya tersimpan jutaan transistor.
Cara kerja prosesor, apa pun merknya, pada dasarnya sama. Mereka menerima sinyal 0 dan 1 (seperti hasil klik saklar "on" dan "off"), lalu memproses sinyal tersebut berdasarkan perintah yang diberikan, dan mengeluarkan hasil 0 dan 1 juga. Setiap perintah diproses oleh paling sedikit satu transistor. Sejumlah transistor memproses perintah dengan menggunakan logika Boolean. Ini sistem aljabar berisi "or", "and", "not", dan "nand" (not and), yang diperkenalkan oleh ahli matematik George Boole. Karena prosesor memiliki jutaan transistor, bisa dibayangkan betapa kompleks penghitungan yang dilakukannya.
Ada dua hal yang berperan penting dalam prosesor, yaitu register dan system clock. Register berfungsi sebagai penyimpan data, pengingat perintah-perintah yang diterima oleh prosesor, dan menarik data tadi ketika dibutuhkan. Kemampuan prosesor diukur dari seberapa banyak perintah dikerjakan dalam waktu bersamaan. Dalam bahasa brosur ditunjukkan lewat jenis prosesor 16 bit, 32 bit atau 64 bit. Artinya masing-masing prosesor ini mampu mengerjakan perintah 0 dan 1 tadi, ada yang 16, 32 atau 64 perintah secara bersamaan.
Prosesor membutuhkan waktu untuk mengerjakan setiap perintah. Jika perintah datang mengalir deras, maka prosesor akan mengatur perintah-perintah itu dalam sebuah antrian yang rapi. Waktu penyelesaian satu perintah diukur dalam satu siklus. Seberapa cepat satu siklus itu bergantung pada desain prosesornya. Itulah yang menyebabkan mengapa satu PC dan PC lainnya membutuhkan waktu yang berbeda untuk menjalankan sebuah software.
- Hardisk
Hardisk adalah komponen yang berbentuk persegi empat yang berisi platter atau piringan yang mirip dengan piringan hitam, head, papan elektronik, motor penggerak, dan komponen lainnya, yang dilapisi atau dibungkus oleh casing yang kuat. Tentu kita tau hard disk sangatlah penting karena berguna sebagai media penyimpanan data – data dan program bahkan sebagai boot device utama komputer . Hard disk berbeda dengan RAM. Hard disk bias menyimpan data secara permanen meski computer dalam keadaan mati. Semakin besar kapasitas suatu hard disk, maka data yang bias disimpan pun semakin besar.
Fungsi :
- Salah satu alat booting komputer.
- Media penyimpanan operation system (OS) yang digunakan pada komputer.
- Media penyimpanan semua data dalam kapasitas yang besar pada komputer.
Banyak masalah pada komputer akibat kerusakan pada harddisk sehingga komputer tidak dapat digunakan. Berikut ini beberapa masalah yang ditimbulkan akibat kerusakan pada harddisk, yaitu :
- Komputer tidak bias booting atau startup.
- Komputer sering hang atau restart sendiri.
- Kesulitan dalam membaca dan membuka data.
Harddisk merupakan ruang simpan utama dalam sebuah computer. Di situlah seluruh sistem operasi dan mekanisme kerja kantor dijalankan, setiap data dan informasi disimpan.
Dalam sebongkah harddisk, terdapat berbagai macam ruangruang kecil (direktori, folder, subdirektori, subfolder), yang masing-masing dikelompokkan berdasarkan fungsi dan kegunaannya. Di situlah data-data diletakkan.
Ruang kecil dalam harddisk bekerja dalam logika saling tergantung (interdependent). Data/informasi dalam satu ruang kadangkala diperlukan untuk menggerakkan data/ informasi yang berada di ruang lain. Ada ruang di mana data di dalamnya tidak boleh diutak-atik atau dipindahkan ke tempat lain, ada ruang di mana kita bisa membuang dan menaruh data secara bergantian sesuai kebutuhan.
Harddisk terdiri atas beberapa komponen penting. Komponen utamanya adalah pelat (platter) yang berfungsi sebagai penyimpan data. Pelat ini adalah suatu cakram padat yang berbentuk bulat datar, kedua sisi permukaannya dilapisi dengan material khusus sehingga memiliki pola-pola magnetis. Pelat ini ditempatkan dalam suatu poros yang disebut spindle.
Spindle memiliki sebuah penggerak yang disebut spindle motor, yang berfungsi untuk memutar pelat harddisk dalam kecepatan tinggi. Perputaran ini diukur dalam satuan rotation per minute (RPM). Makin cepat putaran tiap menitnya, makin bagus kualitas harddisk tersebut. Ukuran yang lazim kita dengar adalah 5400, 7200, atau 10.000RPM.
Sebuah peranti baca-tulis elektromagnetik yang disebut dengan heads ditempatkan pada kedua permukaan pelat. Heads berukuran kecil ini ditempatkan pada sebuah slider, sehingga heads bisa membaca data/informasi yang tersimpan pada pelat dan merekam informasi ke dalam pelat tersebut.
Slider ini dihubungkan dengan sebuah lengan yang disebut actuator arms. Actuator arms ini sendiri dipasang mati pada poros actuator, di mana seluruh mekanisme gerakan dari actuator ini dikendalikan oleh sebuah papan pengendali (logic board) yang mengomunikasikan setiap pertukaran informasi dengan komponen komputer yang lainnya. Antara actuator dengan karena keduanya dihubungkan dengan sebuah kabel pita tipis. Kabel inilah yang menjadi jalan instruksi dari dan ke dalam pelat harddisk.
Jumlah pelat masing-masing harddisk berbeda-beda, tergantung dari ukuran/daya tampung masing-masing pelat dan ukuran harddisk secara keseluruhan.
Sebuah pelat harddisk pada umumnya memiliki daya tampung antara 10 atau 20gigabyte (GB). Sebuah harddisk yang berkapasitas total 40GB berarti memiliki 2 pelat, sedangkan bila berukuran 30GB, ia memiliki dua buah pelat berukuran 10 dan 20GB atau tiga buah pelat berukuran 10GB. Masing-masing pelat harddisk mampu menangani/menampung puluhan juta bit data. Data-data ini dikelompokkan ke dalam kelompok-kelompok yang lebih besar, sehingga memungkinkan pengaksesan informasi yang lebih cepat dan mudah.
Masing-masing pelat memiliki dua buah head, satu berada di atas permukaan pelat, satunya lagi ada di bawah head. Dari sini ketahuan bahwa harddisk yang memiliki tiga buah pelat misalnya (rata-rata sebuah harddisk memang terdiri atas tiga pelat) memiliki total enam permukaan dan enam head.
Masing-masing pelat memiliki kemampuan merekam dan menyimpan informasi dalam suatu lingkaran konsentris yang disebut track (bayangkan track ini seperti lintasan dalam suatu arena perlombaan atletik).
Masing-masing track terbagi lagi dalam bagian-bagian yang lebih kecil yang disebut sektor (sector). Nah, setiap sektor dalam tracktrack harddisk ini mampu menampung informasi sebesar 512 bytes.
Sektor-sektor dalam sebuah harddisk ini tidak dikelompokkan secara mandiri tetapi dikelompokkan lagi dalam sebuah gugusan yang lebih besar yang disebut cluster. Apa fungsi peng-cluster-an ini? Tak lain adalah untuk membuat mekanisme penulisan dan penyimpanan data menjadi lebih sederhana, lebih efisien, tidak berisiko salah, dan dengan demikian memperpanjang umur harddisk.
Sekarang kita ambil contoh ketika kita tengah menjalankan sebuah program spreadsheet pada komputer kita. Ketika kita memasukkan data ke dalam program spreadsheet, di sana terjadi ribuan atau bahkan jutaan pengaksesan disk secara individual. Dengan demikian, memasukkan data berukuran 20megabyte (MB) ke dalam sektor-sektor berukuran 512 byte jelas akan memakan waktu dan menjadi tidak efisien.
Untuk mengefisienkan pekerjaan, inilah yang dilakukan berbagai komponen dalam PC secara bahu-membahu.
- VGA CARD
VGA card merupakan bagian komputer, di dalam CPU yang berperan penting untuk menampilkan output process ke monitor. Tanpa VGA card, layar komputer tidak akan menampilkan apa-apa alias blank. VGA card sangat penting karena menentukan kualitas gambar. VGA card sendiri ada yang berupa slot tambahan ataupun bawaan produsen motherboard atau disebut juga VGA on board. VGA juga memiliki processor yang dinamakan GPU(Graphics Processing Unit) dan membutuhkan memory juga.
- PCI Slot (AGP)
PCI (Peripheral Component Interconnect) adalah bus yang didesain untuk menangani beberapa perangkat keras. PCI juga adalah suatu bandwidth tinggi yang populer, prosesor independent bus itu dapat berfungsi sebagai bus mezzenine atau bus periferal. Standar bus PCI ini dikembangkan oleh konsorsium PCI Special Interest Group yang dibentuk oleh Intel Corporation dan beberapa perusahaan lainnya, pada tahun 1992. Tujuan dibentuknya bus ini adalah untuk menggantikan Bus ISA/EISA yang sebelumnya digunakan dalam komputer IBM PC atau kompatibelnya.

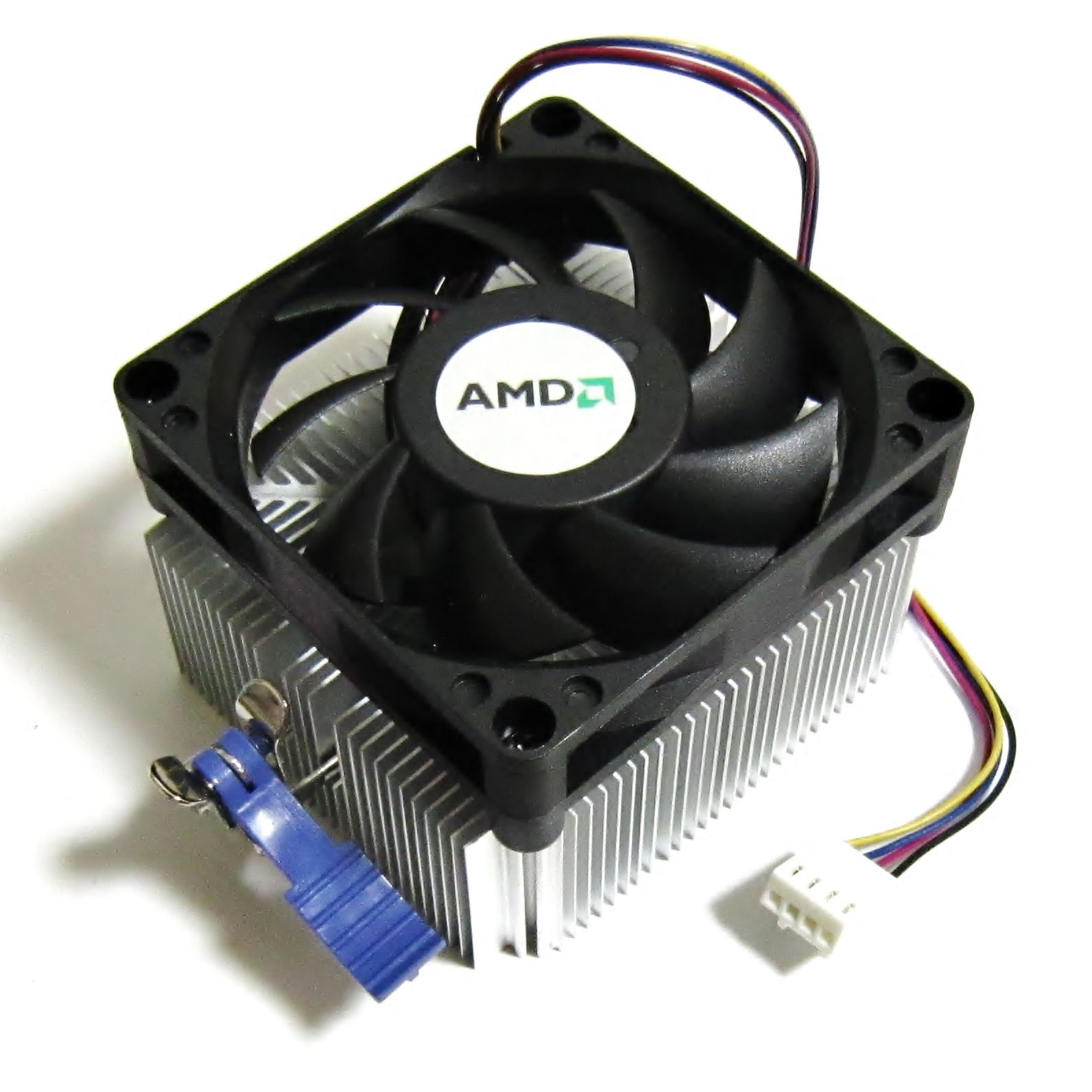

- Heat Sink + Fan
Heat Sink adalah alat yang berfungsi sebagai pendingin komponen
penting dalam rangkaian elektronika seperti chipset, aisi dan processor
dengan cara memindahkan panas dari aisi atau processor ke heatsink itu
sendiri.
- Sound Card
- Sound Card Onboard, yaitu sound card yang menempel langsung pada motherboard komputer.
- Sound Card Offboard, yaitu sound card yang pemasangannya di slot ISA/PCI pada motherboard. Rata-rata, sekarang sudah menggunakan PCI
- Soundcard External, adalah sound card yang penggunaannya disambungkan ke komputer melalui port eksternal, seperti USB atau FireWire
Sound Blaster Live !
Untuk memainkan musik MIDI, pada awalnya menggunakan teknologi FM Synthesis, namun sekarang sudah menggunakan Wavetable Synthesis Sedangkan untuk urusan digital audio, yang dulunya hanyalah 2 kanal (stereo), sekarang sudah menggunakan 4 atau lebih kanal suara (Surround). Kualitas nya pun sudah meningkat dari 8 bit, 16 bit, 24 bit, 32 bit, bahkan sampai sekarang sudah 64 bit.
- RAM
Memori akses acak (bahasa Inggris: Random access memory, RAM) adalah sebuah tipe penyimpanan komputer yang isinya dapat diakses dalam waktu yang tetap tidak memperdulikan letak data tersebut dalam memori. Ini berlawanan dengan alat memori urut, seperti tape magnetik, disk dan drum, di mana gerakan mekanikal dari media penyimpanan memaksa komputer untuk mengakses data secara berurutan.
Pertama kali dikenal pada tahun 60'an. Hanya saja saat itu memori semikonduktor belumlah populer karena harganya yang sangat mahal. Saat itu lebih lazim untuk menggunakan memori utama magnetic.
Perusahaan semikonduktor seperti Intel memulai debutnya dengan memproduksi RAM , lebih tepatnya jenis DRAM.
Biasanya RAM dapat ditulis dan dibaca, berlawanan dengan ROM (read-only-memory), RAM biasanya digunakan untuk penyimpanan primer (memori utama) dalam komputer untuk digunakan dan mengubah informasi secara aktif, meskipun beberapa alat menggunakan beberapa jenis RAM untuk menyediakan penyimpanan sekunder jangka-panjang.
Tetapi ada juga yang berpendapat bahwa ROM merupakan jenis lain dari RAM, karena sifatnya yang sebenarnya juga Random Access seperti halnya SRAM ataupun DRAM. Hanya saja memang proses penulisan pada ROM membutuhkan proses khusus yang tidak semudah dan fleksibel seperti halnya pada SRAM atau DRAM. Selain itu beberapa bagian dari space addres RAM ( memori utama ) dari sebuah sistem yang dipetakan kedalam satu atau dua chip ROM.
- ROM
Memori hanya baca (bahasa Inggris: Read-only Memory) adalah istilah untuk media penyimpanan data pada komputer. ROM ini adalah salah satu memori yang ada dalam computer. ROM ini sifatnya permanen, artinya program / data yang disimpan di dalam ROM ini tidak mudah hilang atau berubah walau aliran listrik di matikan.
Menyimpan data pada ROM tidak dapat dilakukan dengan mudah, namun membaca data dari ROM dapat dilakukan dengan mudah. Biasanya program / data yang ada dalam ROM ini diisi oleh pabrik yang membuatnya. Oleh karena sifat ini, ROM biasa digunakan untuk menyimpan firmware (piranti lunak yang berhubungan erat dengan piranti keras).
Salah satu contoh ROM adalah ROM BIOS yang berisi program dasar system komputer yang mengatur / menyiapkan semua peralatan / komponen yang ada dalam komputer saat komputer dihidupkan.
ROM modern didapati dalam bentuk IC, persis seperti medium penyimpanan/memori lainnya seperti RAM. Untuk membedakannya perlu membaca teks yang tertera pada IC-nya. Biasanya dimulai dengan nomer 27xxx, angka 27 menunjukkan jenis ROM , xxx menunjukkan kapasitas dalam kilo bit.
Contoh ROM BIOS
- Input/Output (I/O)
Unit Input/Output (I/O) adalah (masukan) / (keluaran) bagian dari sistem mikroprosesor yang digunakan oleh mikroprosesor itu untuk berhubungan dengan dunia luar.Unit input adalah (masukan) unit luar yang digunakan untuk memasukkan data dari luar ke dalam mikroprosesor ini, contohnya data yang berasal dari keyboard atau mouse. Sementara unit output (keluaran) biasanya digunakan untuk menampilkan data, atau dengan kata lain untuk menangkap data yang dikirimkan oleh mikroprosesor, contohnya data yang akan ditampilkan pada layar monitor atau printer.Bagian input (masukan) dan juga keluaran (output) ini juga memerlukan sinyal kontrol, antara lain untuk baca I/O (Input/Ouput Read [IOR]) dan untuk tulis I/O (Input/Output Write [IOW]).
- Southbridge dan Northbridge
- Baterai CMOS
Baterai CMOS (disebut juga CMOS RAM atau hanya CMOS) adalah sebuah baterai yang digunakan oleh BIOS untuk tetap aktif meski tanpa aliran listrik. Salah satu kegunaannya untuk mengaktifkan dan menjalankan fungsi jam, serta menyimpan setting BIOS, dan umumnya memakai baterai kancing (Baterai bulat yang pipih, diameter dan ketebalannya bervariasi).
- BIOS
BIOS, singkatan dari Basic Input Output System, dalam sistem komputer IBM PC atau kompatibelnya (komputer yang berbasis keluarga prosesor Intel x86) merujuk kepada kumpulan rutin perangkat lunak yang mampu melakukan hal-hal berikut:
- Inisialisasi (penyalaan) serta pengujian terhadap perangkat keras (dalam proses yang disebut dengan Power On Self Test, POST)
- Memuat dan menjalankan sistem operasi
- Mengatur beberapa konfigurasi dasar dalam komputer (tanggal, waktu, konfigurasi media penyimpanan, konfigurasi proses booting, kinerja, serta kestabilan komputer)
- Membantu sistem operasi dan aplikasi dalam proses pengaturan perangkat keras dengan menggunakan BIOS Runtime Services.
Istilah BIOS pertama kali muncul dalam sistem operasi CP/M, yang merupakan bagian dari CP/M yang dimuat pada saat proses booting dimulai yang berhadapan secara langsung dengan perangkat keras (beberapa mesin yang menjalankan CP/M memiliki boot loader sederhana dalam ROM). Kebanyakan versi DOS memiliki sebuah berkas yang disebut "IBMBIO.COM" (IBM PC-DOS) atau "IO.SYS" (MS-DOS) yang berfungsi sama seperti halnya CP/M disk BIOS.
Kata BIOS juga dapat diartikan sebagai "kehidupan" dalam tulisan Yunani (Βίος).
- Audio chip
chip suara adalah sirkuit terpadu (yaitu "Chip") yang dirancang untuk menghasilkan suara. Ini mungkin melakukan hal ini melalui digital, analog atau dicampur-mode elektronik. Chip suara biasanya mengandung hal-hal seperti osilator, pengendali amplop, samplers, filter dan amplifier. Selama akhir abad ke-20, chip suara yang banyak digunakan dalam papan permainan arcade sistem, konsol video game, komputer rumah, dan kartu suara PC.
- CD-ROM
CD-ROM bersifat "baca-saja" (hanya dapat dibaca, dan tidak dapat ditulisi). Untuk dapat membaca isi CD-ROM, alat utama yang diperlukan adalah kandar CD. Perkembangan CD-ROM terkini memungkinkan CD dapat ditulisi berulang kali (Re-Write/RW) yang lebih dikenal dengan nama CD-RW.
- Land Card
Kartu jaringan (Inggris: network interface card disingkat NIC atau juga network card) adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer.
Jenis NIC yang beredar, terbagi menjadi dua jenis, yakni NIC yang
bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat
fisik adalah NIC Ethernet, Token Ring, dan lainnya; sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter. Disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang disebut sebagai MAC address, yang dapat bersifat statis atau dapat diubah oleh pengguna.
- Advanced Technology Attachment (ATA)
Advanced Technology Attachment (ATA) adalah antarmuka standar untuk menghubungkan perangkat penyimpanan seperti cakram keras dan CD-ROM dalam komputer pribadi. Terdapat banyak istilah dan sinonim untuk ATA, termasuk singkatan-singkatan IDE, ATAPI, dan UDMA.
Dengan diperkenalkannya Serial ATA pada 2003, ATA yang asli dinamai Parallel ATA (PATA). Karena itu artikel ini hanya membahas Parallel ATA.
Standar Parallel ATA hanya mengizinkan panjang kabel sampai 46 sentimeter (18 inci) walaupun kabel sampai 91 cm (36 in) dapat dibeli. Karena keterbatasan ini dan karena harganya yang terjangkau, teknologi ATA biasanya digunakan untuk antarmuka penyimpanan komputer internal.
